乖乖女被糙汉c喷了1v1,快拔出来我是麻麻,免费人妻av无码专区,欧美极品少妇无套实战

GEST 80 VICTORY ESR是一種固溶時效塑料模具鋼，硬度可達40HRC。此鋼種材質組織均勻，純凈度高，具有極好的尺寸穩定性。

主要特性

——硬度40HRC且硬度均勻

——優良的拋光性能

——適合焊接修補

——比傳統塑料模具鋼（如P20）機加工速度快10-20%

——經深度機加工過程后也不必進行去應力處理

——可施以氮化

成分設計

交貨狀態

預硬調質38-42HRC，或按客戶要求

物理性質

超聲檢驗

ASTM A388-FBHmax.3mm(1/8inch)或者SEP 1921 – test group3–class E, e或者按客戶要求

純凈度

按照ASTM E45方法A，A硫化物、B氧化物、C硅酸鹽≤1.0；D球狀氧化物≤2或者DIN 50602–K1≤10或者按客戶要求

熱處理

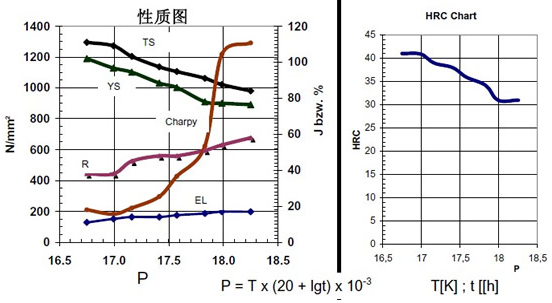

時效處理曲線

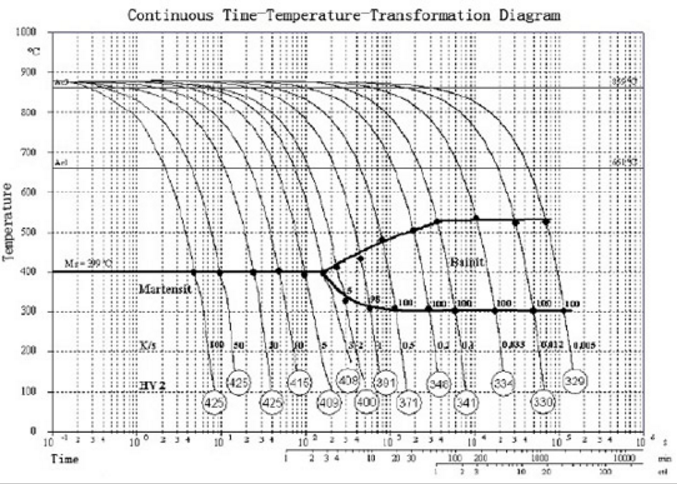

CCT圖

尺寸結構穩定性

因時效處理而達至的穩定材質結構，鋼材、工件在溫度550°C以下進行任何機械加工不會扭曲變形。經EDM所產生的白層也比普通塑料模具鋼來得薄，更容易去除。

硬度/抗壓強度/韌性

鋼材出產的使用狀態為40HRC左右。因經時效處理，鋼材擁有高抗壓強度、高韌性、及高耐磨性能。當同質的工件接觸或磨擦時，會產生表面磨損，應格外注意。因此建議相對工件選擇應有10HRC的差距。在溫度550°C以下，成型模具的整體耐磨性仍能保持穩定。

拋光性能

由于鋼材的純凈度高，材質均勻，因而拋光性能優越，可達高度鏡面處理。注意：在拋光時應用壓力不易太大，以免造成表面缺陷。

表面處理

GEST80含有約0.9％Al，因而非常適合氮化處理，表面硬度可達至60HRC或以上。此鋼材也適于其他表面處理如鍍鈦、鉻、鎳等。

焊接性能

焊條必須與母材化學成分相同，適合于時效處理工藝。

注意：焊接、補部位必須進行同母鋼材一致的時效處理，保溫時間為90分鐘。

建議采用鍍銅的TIG或Heli-Arc焊條。欲知詳細內容，請參考使用說明書。如有不明事項，請向金華洲公司業務或技術人員咨詢。

焊接說明

1.) 工件必須清理干凈，除去污垢與油漬等。

2.) 任何缺陷都必須完全清除。

3.) 工件角頭半徑應不小于3mm。

4.) 爐里預熱每小時10-50°C至320-400°C（取決于模具的執行），保溫時間為每25mm厚度30分鐘。

5.) 燒焊（直流電）時應該使用低安培數及小直徑焊條以獲得小焊球。

注意：焊接部位溫度必須保持不低于320°C。

6.) 燒焊后，應立即進行熱處理至460－520°C，保溫時間最少為90分鐘（取決于焊球的厚度及層數），以確保達到均勻硬度。

7.) 以上程序（項目4-6）必須在進行三層焊接后執行。

8.) 以上說明只限于預熱及爐熱處理。

拋光說明

此鋼材正常情況下（不加藥水）光亮度可達90%。

主要拋光工藝如下：

1、用油石條（由粗至幼）打磨表面如下：#320→800→1200→3000

2、用砂紙（由粗至幼）打磨表面如下：#1200→1500→2000→3000

3、直接用#1鉆石膏拋光。

以上工序全部做完，基本已達到鏡面效果，如發現某部份效果不理想，可按上述工序重做一次，問題就得到解決了。

注：打磨#1500、2000砂紙時需要用交叉方法重復兩次。

由于鋼材的純凈度高，材質均勻，因而拋光性能優越，可達高度鏡面處理。

注意：在拋光時應用壓力不宜太大，以免造成表面缺陷。
