現在五金沖壓模具鋼中SKD11和DC53鋼應用較為廣泛，DC53模具鋼是對SKD11模具鋼進行改良的新型冷作模具鋼，在常規的熱處理條件下，其殘余奧氏體幾乎全部分解，一般可省略深冷處理，在較高的硬度下仍可保持較高的韌性。在冷作模具鋼中較為突出，用DC53制造的工具很少出現裂紋和開裂，大大提高了使用壽命。

對DC53等高合金模具鋼增加一道預調質處理工藝（1020℃淬火+700℃回火）之后再進行最終的淬火和回火熱處理，會因為預調質處理過程中較高的淬火溫度促進碳化物及合金元素的充分溶解，使其在回火過程中再均勻彌散析出，碳化物及合金元素的形態、大小和分布得到改善，有利于提高模具的強韌性，但預調質處理對DC53最終淬火回火行為缺乏文獻的說明，因此，有必要研究預調質處理對DC53模具鋼的淬火、回火行為以及對硬度、韌性匹配的影響。  　　

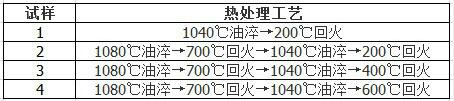

試驗材料為DC53模具鋼材，其主要化學成分（質量分數/%）為C:1.00，Si:1.00，Mn:0.35，S:0.002，P:0.015，Cr:8.10，Mo:2.06，V:0.35；用線切割機床加工尺寸為10mm×10mm×55mm的無缺口沖擊試樣若干個用于熱處理后的沖擊性能檢測，確定了4種典型的熱處理制度，如下：

試驗結果表明：  　　

（1）對于經過球化處理的DC53模具鋼，在最終熱處理前增加一道預調質處理，能顯著降低其硬度，改善沖擊韌性。  　　

（2）DC53模具鋼預調質處理、淬火后在400℃回火能獲得相對理想的硬度和韌性匹配。
